JDZ 通用型不鏽鋼波紋補償器

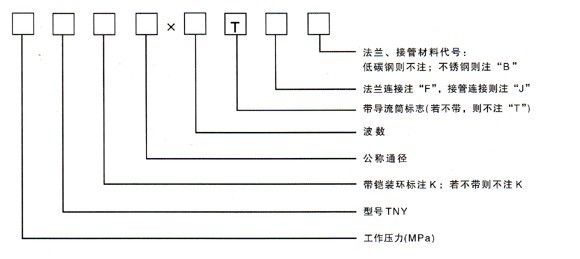

舉例：0.6TNY500TF
表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。
二、使用說明：
　　內壓式波紋補償器主要用於補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。
三、內壓式波紋補償器對支座作用力的計算：
　　　內壓推力：F=100·P·A　　　　 軸向彈力：Fx=Kx·（f·X）
            橫向彈力：Fy=Ky·Y 　　　　　　　彎 矩：My=Fy·L
            彎 矩：Mθ=Kθ·θ 　　　　　合成彎矩：M=My+Mθ
式中：Kx：軸向剛度N/mm X：軸向實際位移量mm
Ky：橫向剛度N/mm Y：橫向實際位移量mm
Kθ：角向剛度N·m/度　　　　　　　　　　θ ：角向實際位移量度
P：工作壓力MPa A：波紋管有效麵積cm2(查樣本)
L：補償器中點至支座的距離m
四、應用舉例：

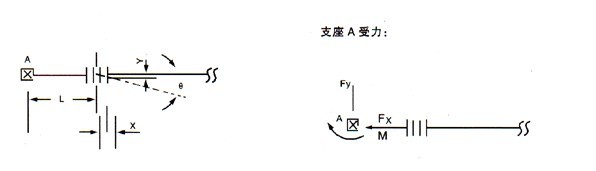

　　某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境最低溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。


 解：（1）根據管道軸向位移X=32mm。
Y=2.8mm。
θ=1.8度。
由樣本查得0.6TNY500×6F的軸向位移量X0=84mm，
橫向位移量：Y0=14.4mm。角位移量：θ0=±8度。
軸向剛度：Kx=282N/mm。橫向剛度：Ky=1528N/mm 。
角向剛度：Kθ=197N·m/度。用下麵關係式來判斷此補償器是否滿足題示要求：

將上述參數代入上式：


（2）對補償器進行預變形量△X為：


因△X為正，所以出廠前要進行“預拉伸”13mm。
（3）支座A受力的計算：
內壓推力：F=100·P·A=100×0.6×2445=14600(N)
軸向彈力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N)
橫向彈力：Fy=Ky·Y=1528×2.8=4278.4(N)
彎 矩：My=Fy·L=4278.4×4=17113.6(N·m)
Mθ=Kθ·θ =197×1.8=354.6(N·m)
合成彎矩：M=My+Mθ=17113.6+354.6=17468.2(N·m)

 設計溫度：-20oc~+400oc  產品代號：JDZ    型號標注：JDZ  波紋管形式  連接形式  壓力-通經-補償量


公稱通徑DNmm	產品型號	計算疲勞破壞次數下軸向補償量Xomm			補償量		剛度			有效麵積A	徑向最大外形尺寸H mm	接管端口尺寸do×S（mm）	總長L（mm）		重量W（kg）
					橫向Yo	角向Yθ度	軸向Kx	橫向Ky	角向Kθ	Cm2
		1500	3000	15000	mm		N／mm	N／mm	Nxm度				法蘭	接管	法蘭	接管
												*法蘭連接
80	1.0YSTA80×8J／F	30	25	18	6.4	±6.4	358	418	8.4	81	284	Φ89×4	244	344	10	3
	1.0YSTA80×10J／F	37	32	22	10	±8	286	214	6.7				274	374	10	3
100	1.0YSTA100×6J／F	33	28	20	3.6	±3.6	417	1471	14	121	304	Φ108×4	223	323	11	3
	1.0YSTA100×10J／F	56	47	33	10	±8	250	318	8.5				287	387	13	5
125	1.0YSTA125×5J／F	36	32	21	2.5	±4.4	408	2885	21	180	334	Φ133×4	216	318	13	4
	1.0YSTA125×9J／F	65	58	38	8	±8	227	495	12				288	388	14	5
150	1.0YSTA150×5J／F	48	41	27	2.5	±5	300	2889	20	257	364	Φ159×4.5	238	338	17	7
	1.0YSTA150×8J／F	77	65	43	6.4	±8	188	705	23				298	398	18	8
200	1.0YSTA200×4J／F	56	47	31	3.2	±5.3	288	3164	39	479	442	Φ219×6	244	344	25	17
	1.0YSTA200×6J／F	84	70	46	7.2	±8	192	938	26				298	340	27	20
250	1.0YSTA250×4J／F	63	53	36	4.8	±5.3	588	4371	128	769	497	Φ273×8	309	409	38	22
	1.0YSTA250×6J／F	95	80	53	10.8	±8	392	1295	85				387	487	43	27
300	1.0YSTA300×4J／F	65	54	37	6.4	±5.3	830	4444	249	1105	547	Φ325×8	358	458	49	32
	1.0YSTA300×6J／F	97	82	55	14	±5.8	553	1317	166				456	556	56	39
350	1.0YSTA350×4J／F	72	60	40	6	±8	840	4829	309	1307	607	Φ377×10	387	487	73	46
	1.0YSTA350×6J/F	107	90	61	14	±8	560	1431	206				499	599	82	55
400	1.0YSTA400×6J／F	74	62	42	6	±5.2	918	6199	420	1611	685	Φ426×10	400	500	91	54
	1.0YSTA400×6J／F	112	93	63	14	±7.8	612	1837	280				510	610	107	65
450	1.0YSTA450×6J／F	82	69	46	4.8	±5.2	690	8210	379	1972	735	Φ478×10	389	489	111	68
	1.0YSTA450×6J／F	124	103	68	10.8	±7.8	450	2433	253				489	589	121	78
500	1.0YSTA500×6J／F	84	70	47	4.8	±4.6	728	9861	515	2445	790	Φ529×10	425	517	126	82
	1.0YSTA500×6J／F	126	105	70	10.8	±6.9	485	2922	343				515	615	138	93
600	1.0YSTA600×6J／F	86	72	48	4.8	±4	1468	20515	1477	3534	920	Φ630×10	458	558	167	127
	1.0YSTA600×6J／F	129	108	72	10.8	±6	978	6078	985				658	758	181	141
700	1.0YSTA700×2J／F	43	36	24	1.2	±1.7	3250	2.00E+05	4445	4717	1050	Φ720×10	346	446	267	160
	1.0YSTA700×4J／F	85	72	48	4.8	±3.4	1625	26237	2222				466	566	285	178
	1.0YSTA700×6J／F	128	107	72	10.8	±5.1	1083	5831	1482				666	766	313	206
800	1.0YSTA800×2J／F	42	35	24	0.8	±1.5	3555	4.00E+05	6122	5822	1165	Φ820×	354	454	385	180
	1.0YSTA800×4J／F	84	70	48	3.2	±3	1778	47826	3061			10	474	576	403	234
	1.0YSTA800×8J／F	168	141	96	12.8	±6	889	5678	1530				594	694	456	286
900	1.0YSTA900×2J／F	58	49	33	1.6	±1.5	2657	2.00E+05	5921	7620	1186	Φ920×10		550		238
	1.0YSTA900×4J／F	117	97	65	6.4	±3	1329	22810	2960					698		287
	1.0YSTA900×8J／F	234	194	130	25.6	±6	664	2851	1480					1036		385
1000	1.0YSTA1000×2J／F	58	46	28	1.2	±1.4	5540	5.00E+05	14861	9043	1286	Φ1020×10		552		278
	1.0YSTA1000×4J／F	115	92	56	4.8	±2.8	2770	61921	7431					692		348
	1.0YSTA1000×8J／F	230	184	112	19.2	±5.6	1385	7740	3715					1018		468
1100	1.0YSTA1100×2J／F	62	50	30	0.8	±1.4	5140	8.00E+05	16122	11029	1386	Φ1120×10		550		301
	1.0YSTA1100×4J／F	124	99	60	3.2	±2.8	2570	1.00E+05	8061					690		364
	1.0YSTA1100×8J／F	248	198	120	12.8	±5.6	1285	12585	4031					1046		487
1200	1.0YSTA1200×2J／F	62	50	30	0.8	±1.3	5435	9.00E+05	19927	12688	1486	Φ1220×14		550		378
	1.0YSTA1200×4J／F	124	99	60	3.2	±2.6	2718	1.00E+05	9963					692		464
	1.0YSTA1200×8J／F	248	198	120	12.8	±5.2	1359	14546	4982					1046		628
1300	1.0YSTA1300×2J／F	47	37	22	0.4	±0.9	5385	1.00E+06	22559	15066	1600	Φ1320×14		550		406
	1.0YSTA1300×4J／F	94	75	44	1.6	±1.8	2693	2.00E+05	11279					690		495
	1.0YSTA1300×8J／F	187	150	88	6.4	±3.6	1346	22659	5640					1046		678
1400	1.0YSTA1400×2J／F	46	37	22	0.4	±0.8	5790	2.00E+06	29556	17326	1700	Φ1420×14		550		433
	1.0YSTA1400×4J／F	92	74	44	1.6	±1.6	2895	2.00E+05	14778					690		530
	1.0YSTA1400×8J／F	184	147	88	6.4	±3.2	1448	26389	7389					1046		742
1500	1.0YSTA1500×2J／F	46	36	22	0.4	±0.8	6090	2.00E+06	32888	19384	1786	Φ1520×14		550		462
	1.0YSTA1500×4J／F	92	73	44	1.6	±1.6	3045	2.00E+05	16444					690		567
	1.0YSTA1500×8J／F	183	146	88	6.4	±3.2	1523	29364	8222					1046		761
1600	1.0YSTA1600×2J／F	45	36	22	0.4	±0.7	6490	2.00E+06	42961	223	1900	Φ		552		492
	1.0YSTA1600	9	7	4	1	±	32	2688	214	0		1620×14		69		60
	×4J／F	1	2	4	0.6	1.4	45	509	81					0		1
	1.0YSTA1600×8J／F	182	144	88	6.4	±2.8	1623	33564	10740					1046		829
1700	1.0YSTA1700×2J／F	45	36	22	0.4	±0.7	6783	2.00E+06	47276	25024	2000	Φ1720×14		550		517
	1.0YSTA1700×4J／F	90	72	44	1.6	±1.4	3398	3.00E+05	23638					692		637
	1.0YSTA1700×8J／F	180	143	88	6.4	±2.8	1699	36935	11819					1046		872
1800	1.0YSTA1800×2J／F	45	35	22	0.4	±0.6	7140	3.00E+05	61228	27494	2086	Φ1820×14		550		547
	1.0YSTA1800×4J／F	89	71	44	1.6	±1.2	3570	3.00E+05	30614					690		665
	1.0YSTA1800×8J／F	178	142	88	6.4	±2.4	1785	41001	15307					1046		883
2000	1.0YSTA2000×2J／F	53	42	25	0.4	±0.6	8785	4.00E+06	91666	34636	2340	Φ2020×14		683		819
	1.0YSTA2000×4J／F	107	85	50	1.6	±1.2	4390	5.00E+05	45833					833		927
	1.0YSTA2000×8J／F	214	170	101	6.4	±2.4	2195	60499	21917					1206		1164
注:軸向內壓式波紋補償器主要用於補償軸向位移，也可補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。以上數據為常壓1.0Mpa，若有特殊要求，可另行製作。
